Резервуар вертикальный РВС 600 м3

Резервуар вертикальный РВС 600 м3



Резервуары вертикальные стальные представляют собой специальные металлические емкости цилиндрической формы, размещаемые над уровнем земли. Объем РВС, составляющий 600 м³ наиболее востребован на предприятиях нефтедобычи, газовой отрасти, при организации хранения и транспортировки углеводородов.

Завод Резервуаров и Негабаритных Металлоконструкций специализируется на изготовлении и поставках РВС 600, а также обеспечивает:

- оперативное выполнение заказа;

- высокое качество готовой емкости;

- соответствие требованиям отечественных ГОСТ, ТУ, а также международных стандартов DIN, EN, ASTM;

- выгодную цену.

Стандартизация

Изготовление резервуаров РВС-600 осуществляется в соответствии с техусловиями 3615-001-24009276, а также ГОСТ 31385. Другие важные НТД приведены ниже:

Параметр	Документ	Номер
Выбор типа изделия с учетом особенностей среды	ГОСТ	6356
Параметры отдельных элементов		5264 14771 8713
Изготовление фланцев		33259
Антикоррозийная защита	СНиП	2.03.11
Обустройство гидроизоляционного слоя		9128

Рекомендуемые стандартом геометрические показатели

Параметр	Значение
V nom, м	600,0
D, м	10,43
H, м	8,94

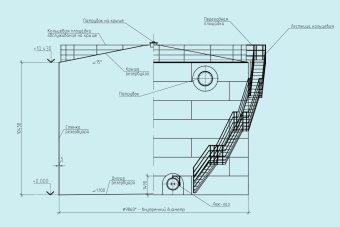

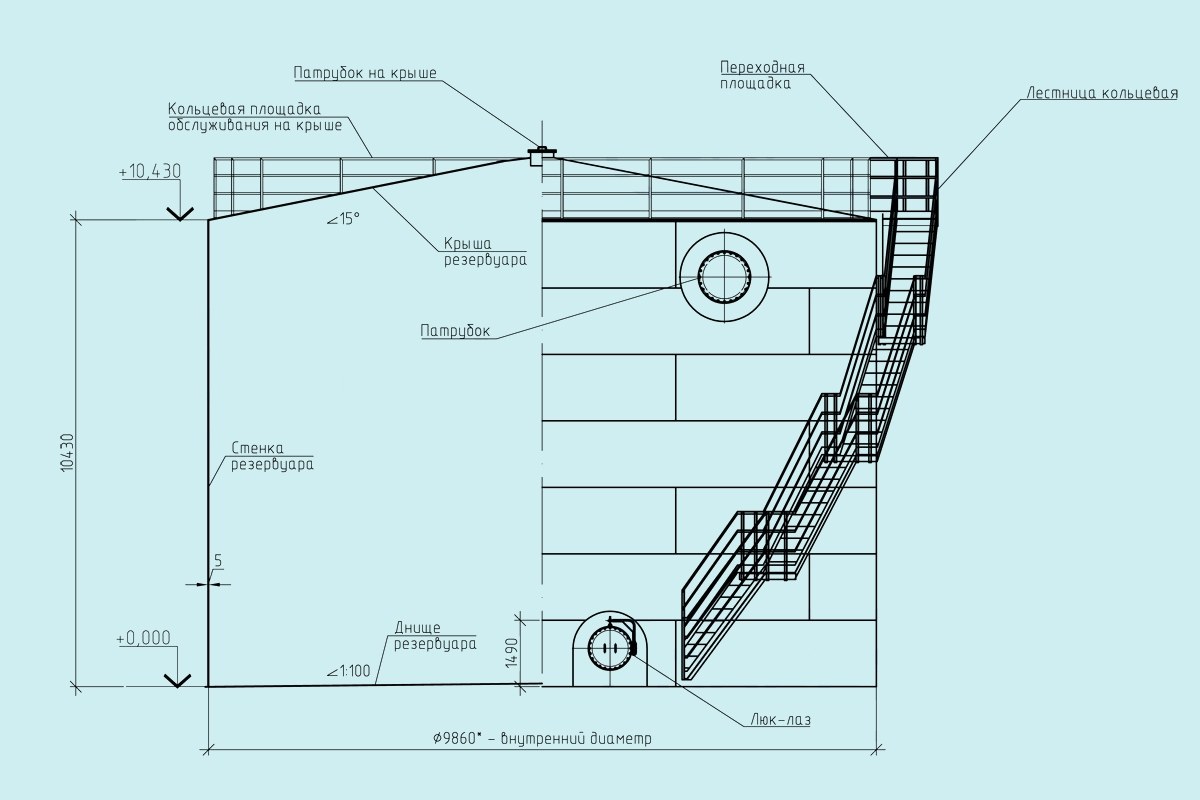

Сборные детали РВС 600

• Стенки корпуса.
• Днище и крыша.
• Клапан для поддержания заданных параметров внутреннего давления.
• Участок для осмотра технического состояния изделия, проведения техобслуживания, регламентных работ.
• Прочее технологическое оборудование, устанавливаемое по заказу.



Обеспечение надежности конструкции резервуара вертикального

Класс (КС)	Степень важность	Классификация	Значение коэффициента
3а	высокий	I - IV	1,2 /1,3
3б			1,1 / 1,2
2а	стандартный		1,05 – 1,10
2б			1,00 – 1,05

Дополнение: класс опасности определяется с учетом требований, определенных в РБ 03_69

Коэффициенты работы отдельных элементов (участков) конструкции

Часть корпуса (пояс)	Эксплуатационные условия при D менее/более 61 м		При проведении гидроиспытаний
1	0,7		0,9
2	0,8	0,7
Другие	0,8
Зона сопряжения стенки и днища	1,2		1,2

Сфера применения

• Энергетика.
• Добыча и транспортировка продуктов нефтедобычи.
• Переработка полезных ископаемых.
• Складские комплексы, терминалы, базы гранение ГСМ.

Назначение РВС 600

Емкости стальные вертикальные данного типа и объема позволяют накапливать, хранить и выдавать в дозированных объемах следующие типы запасов материальных средств:

• Разнообразные продукты нефтепереработки;
• Жидкие вещества и среды, применяемые в химической промышленности;
• Фармацевтическую продукцию;
• Запасы питьевой воды (при изготовлении резервуара из нержавейки);
• Техническую воду для помывки техники и оборудования, машин и механизмов, помещений различного назначения;
• Пожарных емкостей;
• Сырье для предприятий пищевой промышленности;
• Удобрения в жидком состоянии.

Особенности изготовления резервуаров РВС

• При производстве РВС-600 используется преимущественно 2 основных метода:

1) Рулонное.

Предусматривает доставку примерно 80% комплектующих (стенок, крыши, днища) к месту производства монтажных работ в свернутом виде (рулоны). Сборка готовой конструкции осуществляется непосредственно на объекте, что обеспечивает:

- повышенные показатели надежности резервуара;

- высокую скорость монтажа и последующих пусконаладочных работ.

2) Полистовое.

Данный момент целесообразно применять на таких строительных площадках, где имеет место дефицит свободного пространства.

Выбор материала для изготовления резервуаров РВС-600 зависит от химического состава жидкостей, планируемых к хранению, степени их агрессивности. Основные требования к стали:

- низкое количество легирующих веществ;

- повышенная устойчивость к коррозии.

Характеристики данной модели РВС

Параметр	Результат
V номинальный, рабочий	600 м.куб.
Масса (утепление и каркас не учитываются)	18,7 т
Параметры стенки: - число поясов - толщина - вес	7 шт; 4 мм; 9,95 т
Днище - толщина - общая площадь поверхности - масса	4,0 мм 65 м² 2,1 т
Крыша - тип - толщина стенки - S пов-сти - вес	Конусная 4,0 мм 71 м² 3,2 т
Патрубки - количество - тип - вес	3 Ду 100 мм 38 кг
Материал, примененный для антикоррозийной обработки поверхностей	ГФ-021
Площадь поверхности, подлежащая утеплению: - стенки - крыша	291 м² 77 м²
Давление внутреннее (рабочее)	Не выше 0,07 МПа



Преимущества резервуаров вертикального типа

• Компактность;
• Прочность, надежность конструкции;
• Безопасность хранения и эксплуатации;
• Длительный срок службы;
• Минимальные затраты на проведение регламентных работ;
• Доступная цена.

Выгодное предложение

Чтобы заказать в компании Завод РиНМ резервуар вертикальный объемом 600 кубометров достаточно позвонить менеджеру или подать заявку с помощью электронной почты.  Наш специалист поможет определиться со всеми параметрами изделия,  предложит лучшую цену и проконтролирует все стадии исполнения договора.



Обращайтесь!

Рассчитать стоимость или купить "Резервуар вертикальный РВС 600 м3" от Завода Резервуаров и Негабаритных Металлоконструкций вы сможете всегда в короткие сроки.

Широкая номенклатура изготавливаемая нашим предприятием ценится надежностью конструкций и высокими техническими характеристиками, мы изготавливаем как габаритные так и негабаритные металлоконструкции и прочие металлоизделия,  емкости, сосуды, аппараты.

Весь штат нашего предприятия – это высококвалифицированные специалисты !

Собственный цех горячего оцинкования , позволяет произвести антикоррозионное покрытие согласно нормативам по ГОСТ 9.307-89, а так же покрытие от коррозии и старения по ГОСТ 9.302-88, ГОСТ 9.308-85, ГОСТ 9.301-86, 9.306-85, СП 28.13330.2012.

Так же мы всегда готовы предоставить услуги по огнезащитной обработке и конструктивной огнезащите по ГОСТ Р 53295-2006
