Резервуар вертикальный РВС 700 м3

Резервуар вертикальный РВС 700 м3

Резервуар вертикальный РВС 700 м3



Предлагаем купить резервуар вертикальный РВС 700 мЗ с доставкой в любой регион России. Продукция завода РиНМ соответствует российским и мировым стандартам качества. При заказе двух и более резервуаров делаем скидку. Для постоянных клиентов возможна отсрочка оплаты на срок до З0 дней. По вопросам оформления заказа на вертикальные резервуары обратитесь к нашему менеджеру.

Описание

Стальные резервуары объемом 700 мЗ с вертикальным ориентированием в пространстве служат для хранения и отпуска веществ плотностью до 1,6 т/мЗ — продуктов нефтепереработки, ГCM, спиртосодержащих жидкостей, питьевой и технической воды. Емкости рассчитаны на наземную установку и эксплуатацию в районах с сейсмичностью не выше 9 баллов по шкале МSK-64. Допустимое давление внутри корпуса 2 кПa (налив), максимальная температура рабочей среды +95C., диапазон температур внутри резервуара от -65C до +160C.



Проектирование, изготовление, монтаж и эксплуатация PBC 700 мЗ нормируется ГOCТ З1З85-2016, TУ-5265-002-69478442201З, ПБ 0З-584-0З, CТО-СA-0З-002-2009, CTO 0048-2005, BCH 141-80, ВСН З11-89, PД 16.01-60.З0.00-KTH-026-1-04.



При разработке проекта в конструкцию PBС закладывается запас прочности и долговечности, что позволяет обеспечить конструкционную безопасность, надежность и долговечность резервуара, а также необходимую несущую способность сооружения при воздействии комбинированных (климатических, сейсмических, технологических) нагрузок. Предусматриваются меры по предотвращению внутри емкости аварийного давления или вакуума. Расчетный срок эксплуатации РBC 700 мЗ и долговечность сооружения определяются характеристиками несущих и ограждающих элементов конструкции, свойствами стали, припуском на коррозию, качеством сварных швов.

Конструкция и устройство

Вертикальный резервуар представляет собой герметичное металлическое сооружение цилиндрической формы, которое устанавливается наземно на бетонное основание. РВС комплектуется стационарной крышей, кольцевым ребром жесткости, дыхательным клапаном, люками, патрубками и штуцерами, лестницей, технологической площадкой с ограждениями, системой заземления.



На базе РВC 700 мЗ проектируются резервуары с понтоном (PBCП) или с плавающей крышей (PBCПK). Комплектация сооружений этого типа дополняется понтоном или плавающей крышей, ветровым кольцом, вентиляционным проемом, уплотняющим затвором с погодозащитным козырьком, катучей лестницей, ГO, УЛФ.



Чтобы обеспечить повышенную надежность конструкции и безопасность при хранении токсичных и легковоспламеняющихся веществ, РВC 700 мЗ проектируются с защитной стенкой. Такое сооружение имеет конструкцию «стакана в стакане», когда рабочая среда хранится во внутреннем резервуаре. Высота наружного «стакана» составляет 80% от высоты внутреннего резервуара. При наличии в конструкции защитного козырька, при проектировании РВC предусматривается вентиляция межстенного пространства. Чтобы исключить вероятность протечки хранимого продукта, предусматривается пространство между днищами внешнего и внутреннего корпуса. В этом случае днище внутреннего резервуара опирается на решетку из арматурной стали.



Таблица. Характеристики РBC 700 мЗ.



Параметры

Значения

Объем, мЗ

700

D сооружения, мм

104З0

Высота сооружения, мм

9000

Рабоч.уровень налива, мм

104З0

Колич.обечаек, шт.

6,0

Толщина металла стенки, мм

5,0

Толщина металла днища, мм

5,0

Толщина настила крыши, мм

5,0

Вес элементов конструкции

Цилиндрическая стенка

1200З

Днище

З582

Крыша

472З

Лестница

1200

Технологические площадки

17З7

Комплектующие элементы конструкции

177З

Люки и штуцеры

95З

Каркасы и упаковка

1З00

Итого:

27271



Материальное исполнение

Для изготовления резервуаров применяется низколегированная и кислотостойкая нержавеющая сталь. Материальное исполнение РВC 700 мЗ определяется исходя из жесткости условий эксплуатации и характеристик хранимого продукта:

  • Резервуары из стали марки CтЗcп предназначены для эксплуатации в климатических зонах с t воздуха до -40C.
  • Сооружения из стали 09Г2C применяются в климатических зонах с t воздуха до -60C.
  • Вертикальные резервуары из криогенной стали 12X18H10T, обладающей высокими антикоррозионными свойствами, используются для хранения питьевой воды, спиртосодержащих жидкостей, пищевых продуктов и концентратов.



Монтаж резервуаров осуществляется методом рулонирования или полистовой сборки. У нас можно заказать PBC 700 мЗ по типовому или индивидуальному проекту. Организуем доставку материалов и комплектующих на объект, подготовим монтажную площадку, выполним сборку резервуара, произведем подключение и пусконаладку оборудования. Даем длительные гарантии на конструкции и все виды монтажных работ.

Как сделать заявку



Чтобы сделать заказ на поставку стальных резервуаров PBC-700 мЗ, позвоните в отдел продаж завода РиНМ по телефону, указанному на сайте, закажите обратный звонок или отправьте заявку электронной почтой. Наш специалист свяжется с вами в самое ближайшее время для подтверждения заказа, сориентирует по срокам и стоимости доставки, расскажет о скидках и выгодных предложениях, ответит на все интересующие вас вопросы.

Рассчитать стоимость или купить "Резервуар вертикальный РВС 700 м3" от Завода Резервуаров и Негабаритных Металлоконструкций вы сможете всегда в короткие сроки.

Широкая номенклатура изготавливаемая нашим предприятием ценится надежностью конструкций и высокими техническими характеристиками, мы изготавливаем как габаритные так и негабаритные металлоконструкции и прочие металлоизделия,  емкости, сосуды, аппараты.

Весь штат нашего предприятия – это высококвалифицированные специалисты !

Собственный цех горячего оцинкования , позволяет произвести антикоррозионное покрытие согласно нормативам по ГОСТ 9.307-89, а так же покрытие от коррозии и старения по ГОСТ 9.302-88, ГОСТ 9.308-85, ГОСТ 9.301-86, 9.306-85, СП 28.13330.2012.

Так же мы всегда готовы предоставить услуги по огнезащитной обработке и конструктивной огнезащите по ГОСТ Р 53295-2006

РазработкаКМД– от 1-го дня.

Перевезем, доставим все необходимые металлоконструкции, комплектующие и емкости до Вашего объекта в любой город России!

Для оформления заказа и определение ценовой политики в Новосибирск на "Резервуар вертикальный РВС 700 м3" Вам достаточно набрать по телефону +7 (383) 207-86-62 или отправить заявку на наш электронный адрес novosibirsk@rezervuar-met.ru

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

Технические характеристики

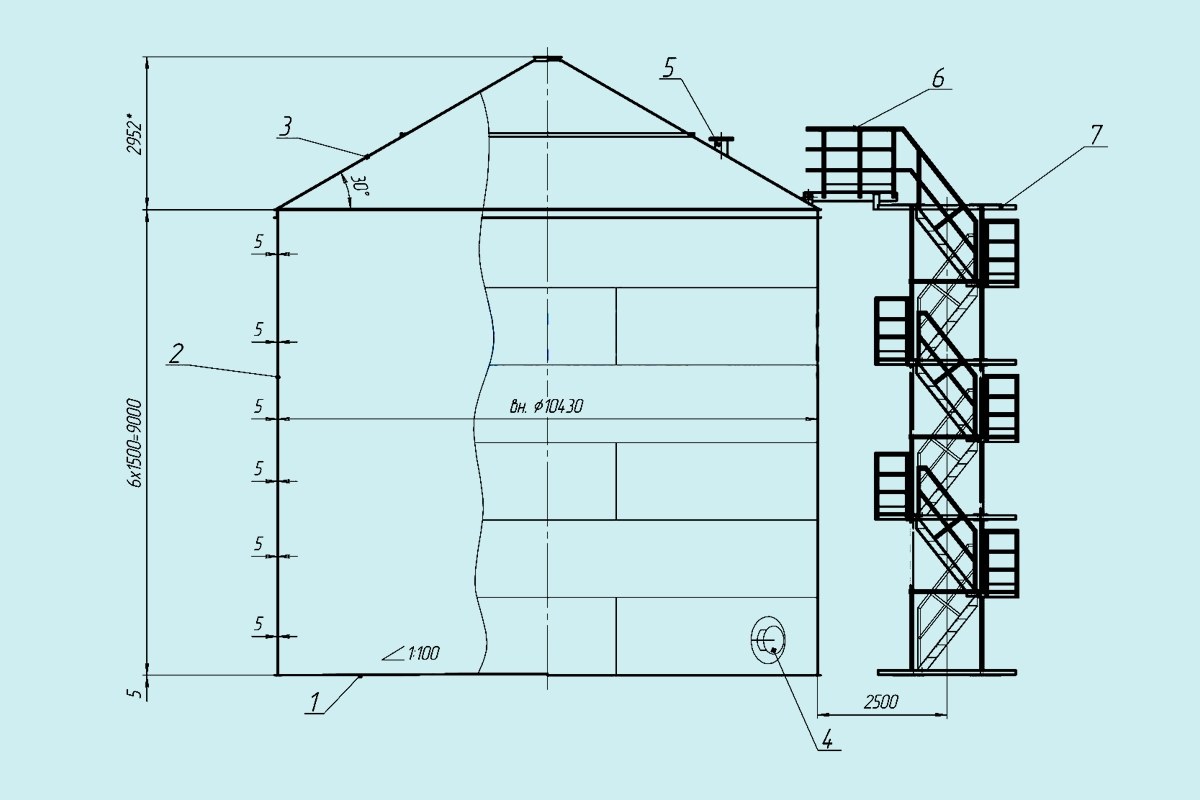

1- днище, 2 - стенка, 3 - крыша коническая самонесущая, 4 - люки и патрубки, 5 - люки и патрубки, 6 - площадка кольцевая, ограждение, 7 - лестница шахтная

Чертежи
