Трубчатая опора двойного назначения ОДН 39.1

Трубчатая опора двойного назначения ОДН 39.1

Существенными элементами городской инфраструктуры являются опорные конструкции с помощью, которых решаются вопросы размещения сетевых коммуникационных устройств и навесного технологического оборудования. Количество опор на территории ограничено нормами безопасности и техническими условиями. В связи с этим, для населенных пунктов, и прилегающих к ним площадей, все чаще разрабатываются проекты, позволяющие кооперировать на одной опоре разный функционал. Завод Резервуаров и Негабаритных Металлоконструкций является производителем трубчатых опор двойного назначения и предлагает купить ОДН 39.1 по оптимально невысокой цене.

Описание

Опора трубчатая, двойного назначения представляет собой металлоконструкцию, собранную с из труб разного диаметра – от большего внизу, до меньшего в верхней части. Соединение звеньев – фланцевое или посредством сварки вальцованных кромок. Обе технологии дают гарантию надежности и устойчивости опоры. Наиболее востребованные модификации состоят из 5 звеньев.

Таблица 1. Размеры трубчатой опоры двойного назначения в сборке

В завершающей части опоры двойного назначения находится молниеотвод. В маркировке изделия защита от попадания молнии отмечена цифрой «1». Устройство способно отводить разряд молнии, как от самой опоры и размещенного на ней оборудования, так и от близко стоящих сооружений.

Принимаем заказы на разработку проекта и изготовление опоры двойного назначения, высотой 39 метров с числом секций по запросу заказчика, из трубы с толщиной стенки до 14 мм. Изделия могут быть укомплектованы лестницами и площадками обслуживания. В составных частях трубчатой опоры двойного назначения предусматривают отверстия под крепление навесного оборудования, лючки обслуживания и место для установки болта для заземления. Вес конструкции до 5 тонн.

Применение

Развитие двойного использование опорных конструкций произошло с ростом числа участников рынка услуг сотовой связи. Изделия высотой 39 метров являются самыми высокими в данной серии, что ставит их в разряд наиболее востребованными в этой отрасли. Причиной спроса является возможность достижения хорошего качества сигнала. Сегодня ОДН 39.1 вышла за рамки двойного назначения и имеет статус многоцелевой конструкции. Надежность монтажа и параметры допустимых нагрузок, полученные за счет оптимальных размеров диаметра и толщины стенки труб, позволяют совмещать на одной опоре 3 и более вида оборудования или функциональных устройств. На компактных трубчатых стойках размещают:

• самонесущие электропитающие провода в изоляции – СИП;

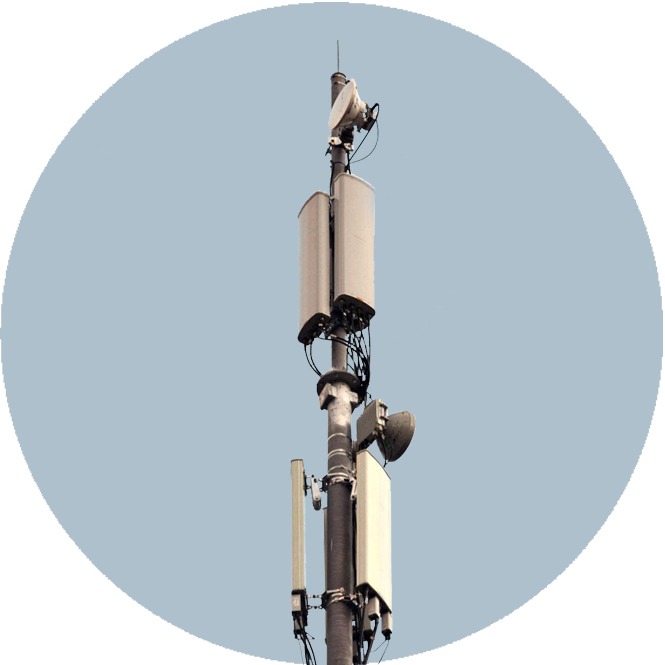

• антенны базовых станций сотовой связи – до трех операторов одновременно;
• оборудование наружного освещения;
• контактные сети электротранспорта – трамваев, троллейбусов;
• дорожные знаки, светофоры, указатели, информационные щиты, солнечные панели;
• устройства видеонаблюдения и динамики голосового и звукового оповещения.

Трубные опоры двойного назначения хорошо вписываются в городской ландшафт и технически приспособлены для беспроблемного подключения к действующим электрическим сетям. ОДН39.1 признаны как конструкция, способствующая экономии пространства и материальных ресурсов. Они универсальны в монтаже и размещении оборудования.

Стандартные требования

Завод РиНМ является разработчиком проектов по техническому заданию заказчика с учетом требований, предъявляемых к ОДН. При проектировании учитываются условия, обеспечивающие надежную функциональность. Наши ОДН 39.1 в соответствии с установленными правилами:

• имеют симметричное расположение мест под установку оборудования;
• адаптированы под размещение кабельных трасс как полости трубной стойки, так и поверхностно – в коробе;
• изготовлены из материалов со свойствами, отвечающими условиям эксплуатации;
• рассчитаны с коэффициентом запаса прочности на ветровые и климатические нагрузки;
• производятся с учетом монтажных требований и способа установки в грунт – фланцевое или прямостоечное исполнение, в соответствии с техническим заданием на проект.

Общим правилом является установка оборудования, кронштейнов или распределительных устройств на высоте не менее 2,5 метров от уровня земли. Расстояние между двумя ОДН 39.1 должно составлять не менее 35 метров.

Материал ОДН 39.1

В производстве трубчатых опор двойного назначения применяются горячекатаные бесшовные трубы ГОСТ 8732 и сварные трубы круглого сечения, произведенные по регламенту ГОСТ 10704.

Материалом для труб ОДН 39.1 являются: углеродистая сталь С3 или низколегированная, стойкая к высоким минусовым температурам и имеющая хорошую способность к соединению сварным швом сталь марки 09Г2С.

ОДН 39.1 от Завода РиНМ имеют серебристый цвет цинкового слоя. По требованию заказчика возможно нанесение порошкового покрытия цветом из каталога RAL. Поверхность труб гладкая. Это обеспечивает хорошую адгезию с применяемым для защиты от коррозии покрытием.

Плюсы использования ОДН 39.1 От Завода РиНМ

Завод Резервуаров и Негабаритных Металлоконструкций является опытным производителем опорных конструкций. На предприятии используют сертифицированные материалы и аттестованные сварочные технологии. Технический контроль качества проводится с применением современных методик и оборудования.

Проектная и рабочая документация на ОДН.1 содержит технические условия на установку, монтаж конструкции и подключения к сетям электропитания и связи. Это значительно облегчает получение согласований на размещение приемопередаточных панельных или радиорелейных антенн и станций связи, кабельных электрических и оптических трасс и фидеров.

Предлагаем экономически выгодные условия заказа опор двойного назначения ОДН.1. Оформить заказ можно по телефону или направить техническое задание по электронной почте. В заявке уточните необходимость в доставке и проведении монтажа. Проекты с полным циклом работ экономят материальные и временные ресурсы, повышают уровень надежности продукции.
